生物荧光征象蕴含富厚的生命信息
，如叶绿素荧光可以反应植物的光相助专心理状态、植物次级代谢产品荧光可以反应生物活性因素含量漫衍及其情形响应等等
，但由于极其微弱
，往往很难被发明和定性定量研究。Z6尊龙凯时生态手艺公司恒久致力于农业-生态-康健领域先进仪器手艺引进推广、研发集成及应用立异服务
，基于近二十年叶绿素荧光丈量与成像手艺、紫外光引发多光谱荧光成像手艺服务与实验研究
，及近几年来高光谱成像手艺立异应用研究实验（SpectrAPP?项目）
，推出FluorTron?多功效高光谱成像剖析系统
，为生物样品实验室高光谱成像剖析、荧光成像剖析及光谱剖析提供非接触、非损伤、高通量、数字化、可视化研究检测解决计划。

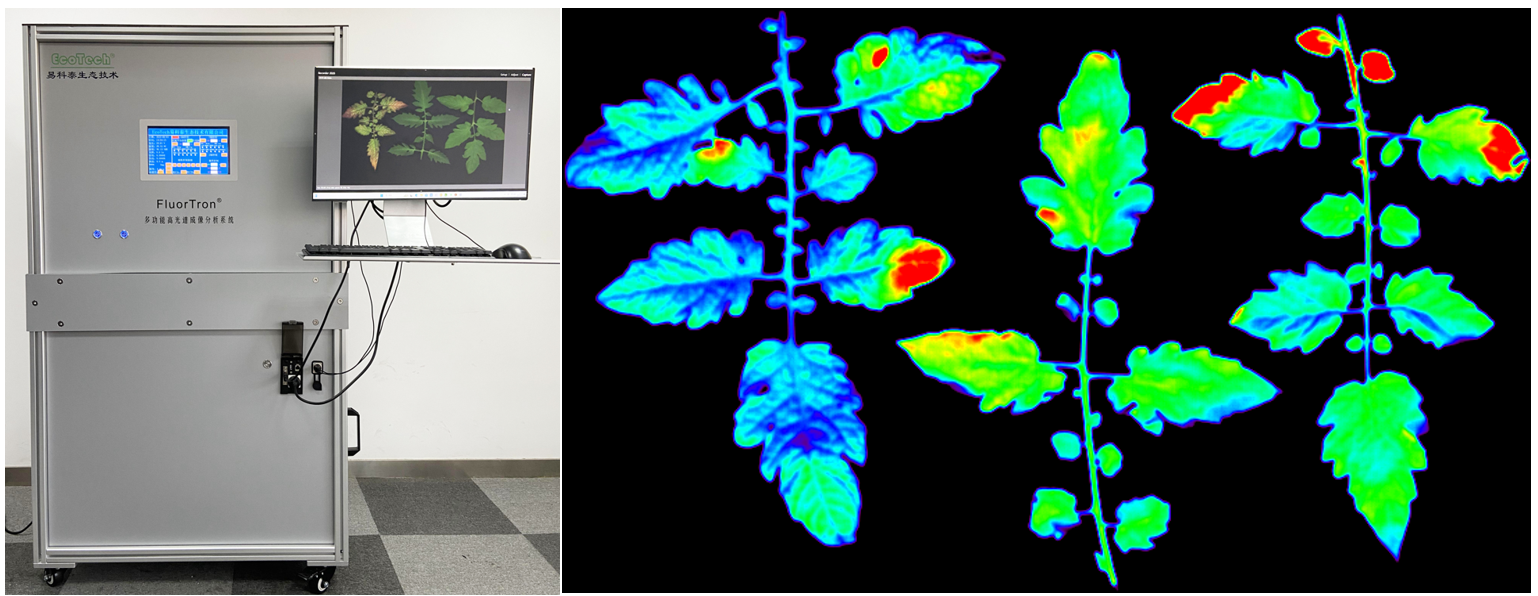

左图：FluorTron?多功效高光谱成像剖析系统；右图：番茄叶片叶绿素荧光成像



主要功效特点

1) 多引发光叶绿素荧光高光谱成像剖析
，叶绿素荧光成像剖析与荧光光谱剖析
，周全剖析植物（包括藻类）光合心理生化信息

2) UV-MCF紫外光引爆发物荧光高光谱成像剖析
，同步成像剖析叶绿素荧光、蓝绿荧光空间异质性漫衍及生物荧光光谱特征。其中蓝绿荧光通常有蓝色和绿色两个峰值
，由表皮、叶肉细胞壁和叶脉发出（指示次级代谢产品等）；叶绿素荧光有F690红色和F740远红两个显著的峰值
，反应植物光合心理状态。UV-MCF可以用来迅速、特异性地评估植物心理状态包括受胁迫状态如干旱、病虫害、情形污染、氮胁迫等

3) （反射光）高光谱成像剖析

4) 可选配GFP、荧光素酶等生物活体荧光成像
，用于转基因标记等

5) 可选配成像室温控系统及温控载物台

6) FluorVision专业荧光成像剖析软件



应用领域

? 植物表型成像剖析
，特殊适合叶片、种苗、根系等表型成像剖析

? 种质资源研究检测判断
，包括种子活力、萌发检测、种子分捡模子构建、种质资源数字化等
，可同时收罗构建种子反射光光谱指纹和荧光光谱指纹

? 作物遗传育种
，如作物胁迫检测与心理生态研究剖析、抗性筛选、高光效优良品种筛选等

? 智慧农业、光生物学研究
，采后生物学研究

? 食物、中药材品质检测判断
，珍贵中药材光谱指纹（包括反射光光谱指纹和荧光光谱指纹）
，劣质或掺假检测等

? 情形科学研究
，如污染生态学、情形毒理学研究检测剖析等



产品特点

a) 集多引发光叶绿素荧光成像、UV-MCF生物荧光成像手艺
，图谱合一解码生物荧光征象

b) 可同时举行（反射光）高光谱成像
，在空间维度（形影图像）和光谱维度上对物体外貌反射光信息和生物荧光信息成像
，周全可视化剖析其理化性子、生化组分、心理状态（如作物光合效率、病虫害胁迫、抗性等）
，变不可见为可见

c) 基于高光谱成像手艺的紫外光引爆发物荧光光谱成像剖析
，可同时获得蓝色、绿色、红色及远红波段的荧光成像
，不但可对生物荧光如次级代谢产品（如多酚、黄酮类、阿魏酸等）荧光和叶绿素荧光在二维标准上举行成像剖析
，还可以获得荧光光谱特征（光谱指纹）并在高光谱维度上（多达几百个）举行荧光光谱剖析

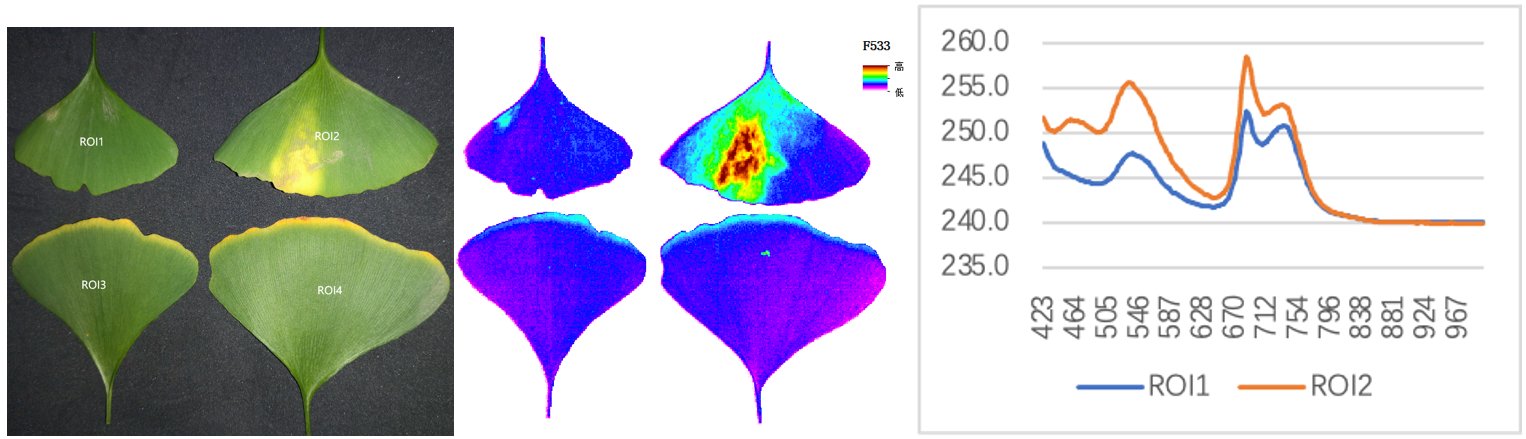

上图为银杏叶高光谱荧光成像（自左至右依次为：彩色成像、绿色荧光F533成像、UV-MCF荧光光谱。Z6尊龙凯时光谱成像实验室提供）



d) 可对绿色荧光卵白（GFP）、红色荧光卵白（RFP）、荧光素酶等举行成像检测（选配）

e) 可举行多引发光（蓝色、绿色及红色引发光）植物荧光光谱成像剖析
，并进一步成像剖析花青素指数、叶绿素指数、黄酮指数等及氮素指数
，剖析反应植物光相助用、心理生化状态及胁迫等征象

f) 高光谱反射光谱成像剖析
，标配 400-1000nm
，选配900-1700nm
，可成像剖析植物心理生化指标、光使用效率、康健指数、笼罩度、胁迫、水分等近百种参数

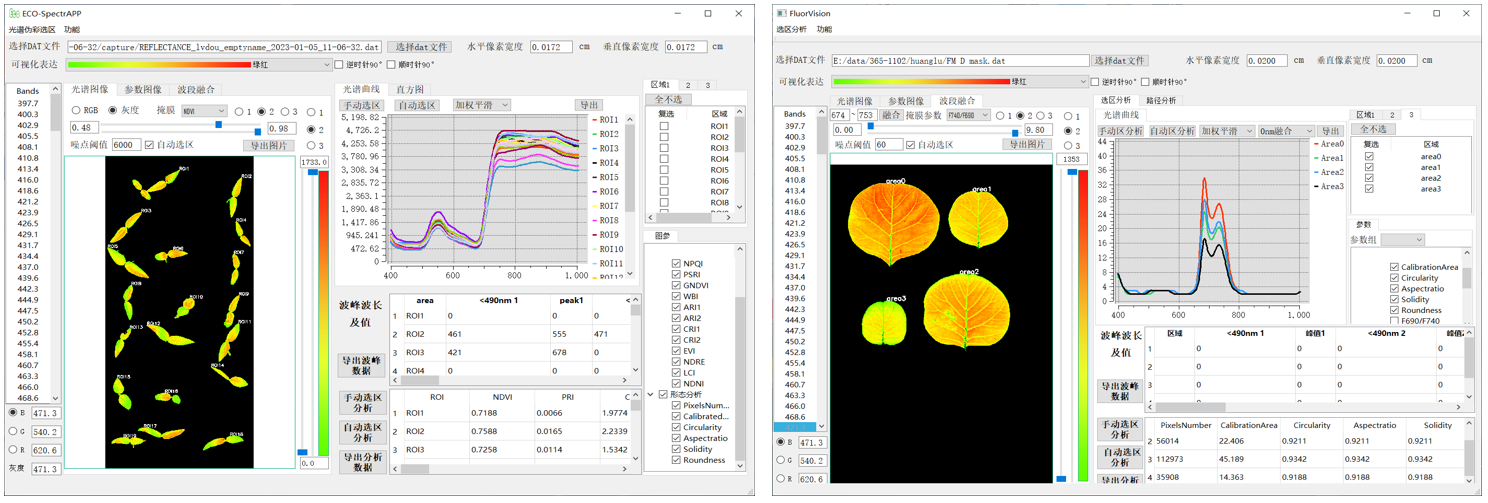

g) SpectrAPP高光谱成像剖析软件及FluorVision高光谱荧光成像剖析软件
，可举行光谱融合、ROI选区剖析、光谱剖析、频坦率方图、自动识别差别波段峰值并剖析其比值等





h) 物联网+5G通讯手艺
，星型组网
，具备强盛的扩展功效
，可实现远程控制

i) 嵌入式操作系统
，触摸屏+电脑端软件双重控制
，无线操控
，支持自界说程序
，自动运行

j) 基于机械视觉手艺、深度学习算法及人工智能驯化模子
，实现在线剖析、实时输出效果





剖析参数

1) 蓝绿荧光Fb（或F440）和Fg（或F520）等

2) 叶绿素荧光Fr（或F690）和Ffr（或F740）等

3) 荧光比值
，如Fb/Fg、Fb/Fr、Fb/Ffr、Fr/Ffr等
，及F_730-740/F_680-690（反应叶绿素含量及植物恒久胁迫等）、F₇₃₅/F₇₀₀（可准确反应叶绿素含量）

4) 通过PLSR等算法建设基于生物荧光光谱的检测模子
，用于早期诊断植物生物胁迫（如病虫害）与非生物胁迫（如干旱胁迫等）、抗性筛选

5) 花青素指数（log(Ffr_R/Ffr_G)）、黄酮指数（log(Ffr_R/Ffr_UV）及氮素平衡指数NBI

6) 高光谱成像剖析
，可自动剖析盘算NDVI、NDVI705红边归一化植被指数（对朽迈敏感）、VOG1红边指数（对叶绿素浓度、物候转变等敏感）、PRI光化学植被指数、PSRI 植被衰减指数（用于指示冠层胁迫、植物朽迈、果实成熟等）、SIPI结构不敏感色素指数（反应冠层胁迫水平、心理胁迫检测等）、CRI1 类胡萝卜素反射指数、ARI1/ ARI2 花青素反射指数、CI 叶绿素指数（红边指数）、WBIR水波段指数（反应水分含量漫衍）、HI康健指数等植物色素指数和胁迫敏感指数、NPQI归一化脱镁指数（用于早期胁迫检测）、PSSRa（R800/R680）指数等



应用案例

（1）植物对敌草隆的荧光响应

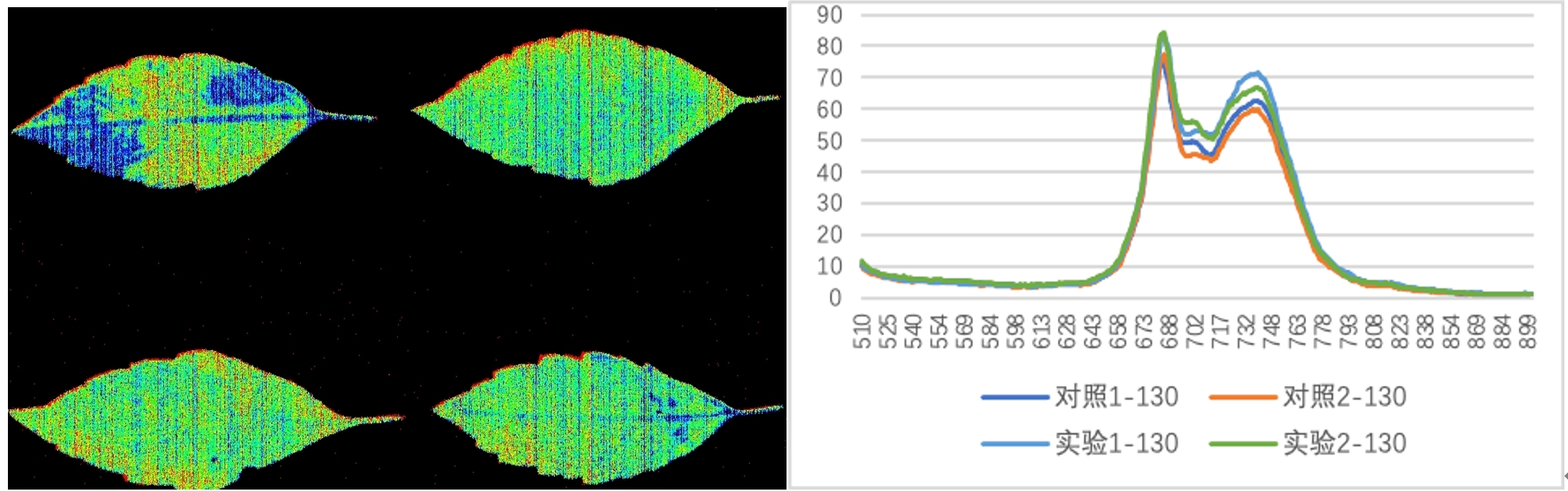

敌草隆处置惩罚乌蔹莓实验：左图左上角和右下角为实验组（叶柄浸药）、右上角和左下角为比照组
，可以看出实验组的叶柄和叶脉最大光量子产量QY_max显着降低（蓝色）；右图为其叶绿素荧光光谱
，实验组叶绿素荧灼烁显高于比照组（Z6尊龙凯时SpectrAPP光谱成像实验室提供）



（2）中药材检测判断

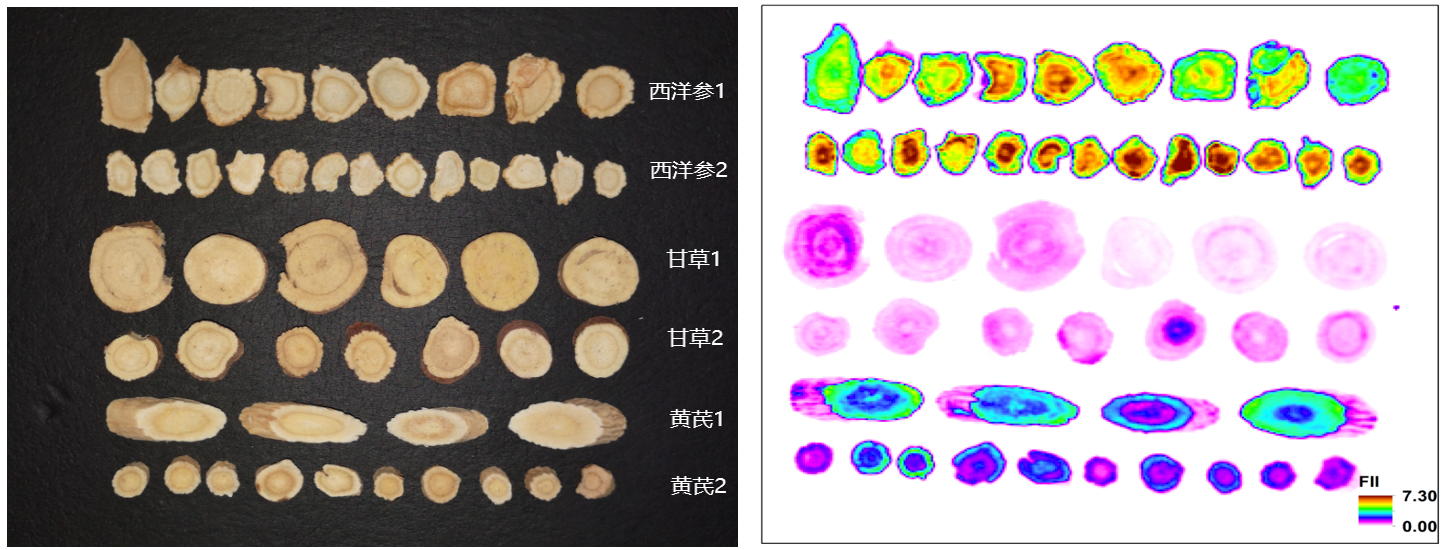

差别品种及产地的西洋参、甘草、黄芪检测剖析
，两种西洋参体现出最强的生物荧光
，反应其所含的活性次级代谢产品因素含量最高

（Z6尊龙凯时SpectrAPP光谱成像实验室提供）



（3）人参热胁迫早期诊断

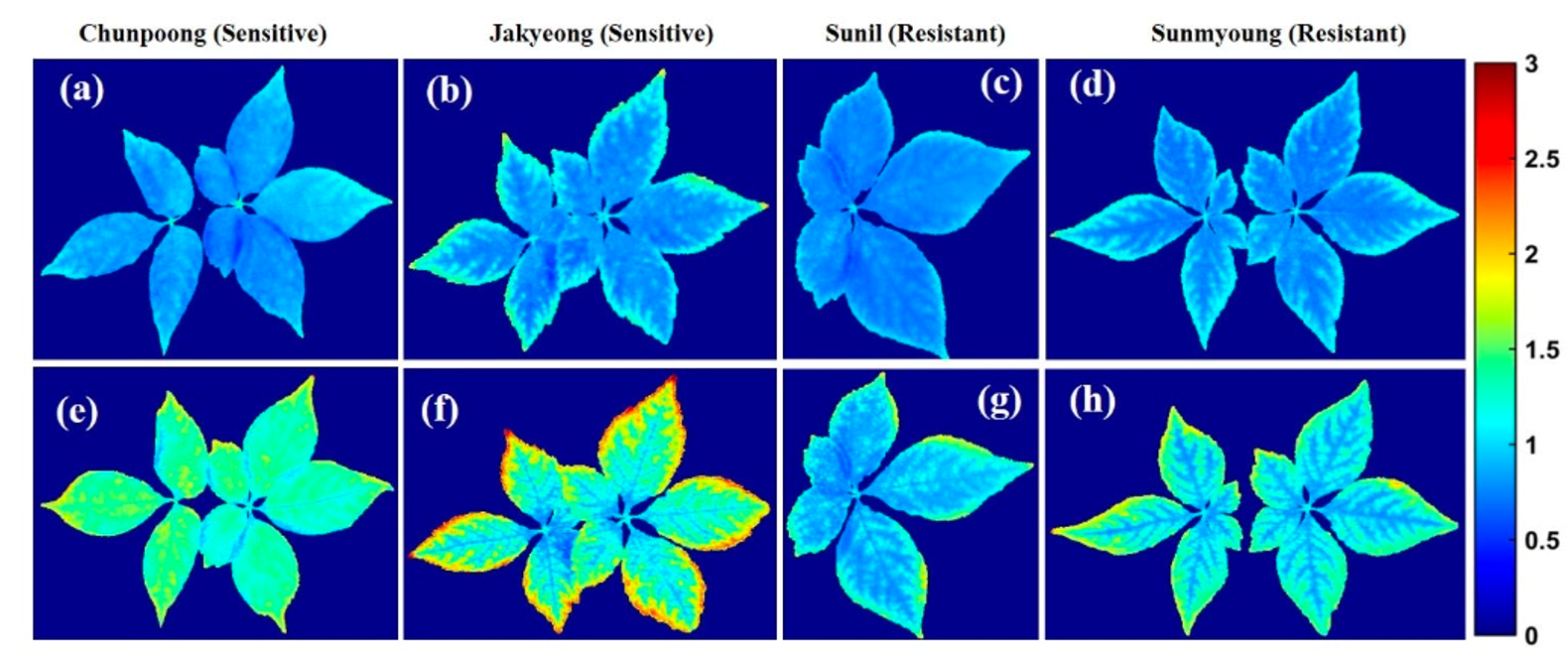

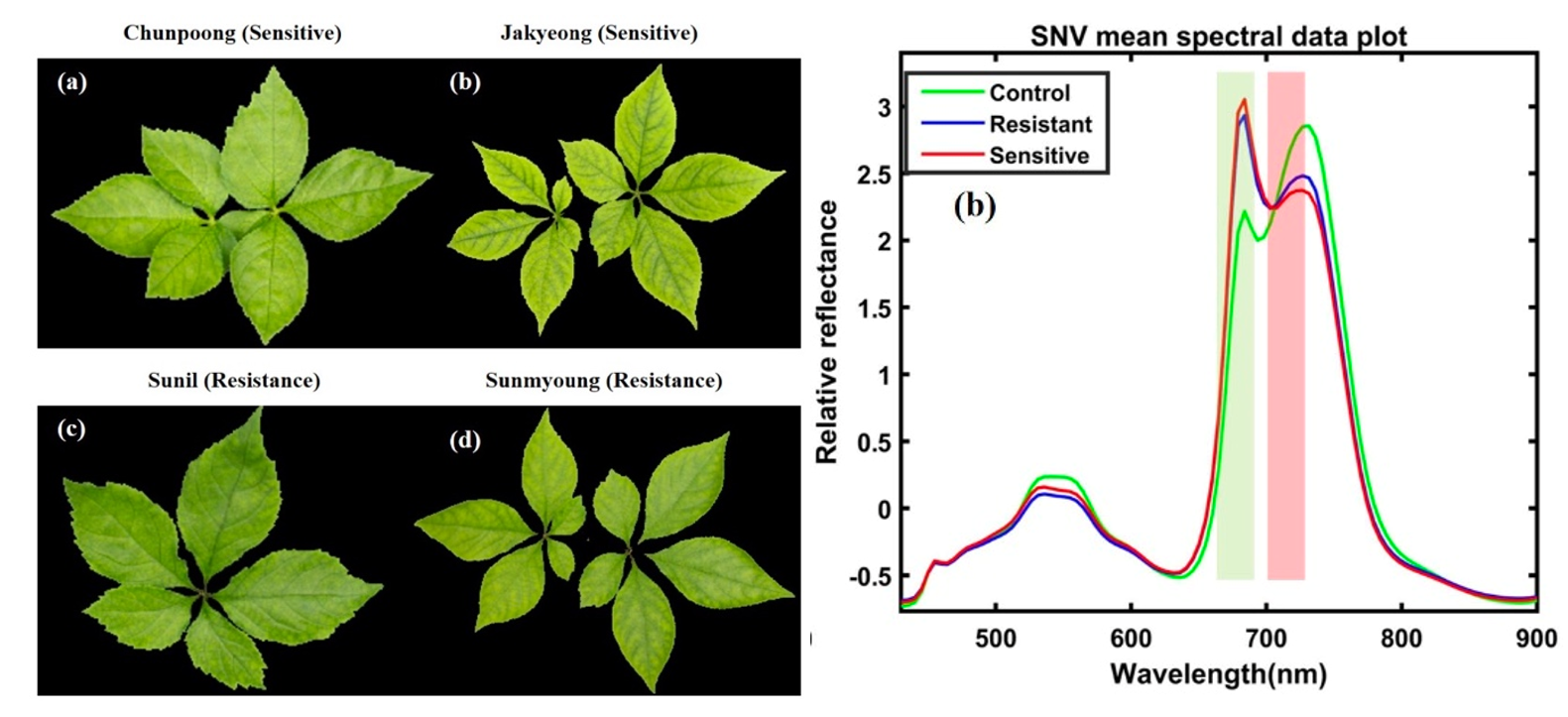

上左图：热敏感型和热抗性（热不敏感）人参品种RGB图；上右图差别处置惩罚人参品种荧光光谱。下图：荧光光谱剖析效果
，通过PLSR模子构建
，可以明确区分热敏感型人参热胁迫前后的转变（a、b为热胁迫前
，c、f为热胁迫处置惩罚后）；c、d和g、h划分为热抗性人参品种热胁迫处置惩罚前后

（引自：M.A.Faqeerzada etc. Fluorescence hyperspectral imaging for early diagnosis of heat-stressed Ginseng Plant, Applied Sciences, 2023）
