RhizoTron®根系表型高光谱成像剖析系统可对生长于RhizoBox根盒（带根窗）的作物根系举行高光谱成像剖析和UV引爆发物荧光成像剖析（选配），可选配Thermo-RGB成像剖析及冠层表型成像剖析。系统由主机系统和光谱成像系统组成：主机系统包括系统平台（主机箱）、控制单位、样品托、数据处置惩罚服务器等组成；光谱成像系统由光谱成像单位（包括成像传感器、光源、云台等）和自动扫描轴组成。其主要手艺特点如下：
- 基于RhizoTron®根窗手艺的高光谱成像剖析手艺，可选配差别规格尺寸RhizoBox根系视察作育根盒，或自己制作作育根盒；可选配多通道智能LED作育台
- 标配为60度倾斜自动扫描成像，同时对RhizoBox根系和幼苗举行高光谱成像剖析和RGB成像剖析，可选配其它角度如45度、70度和90度（笔直扫描成像）

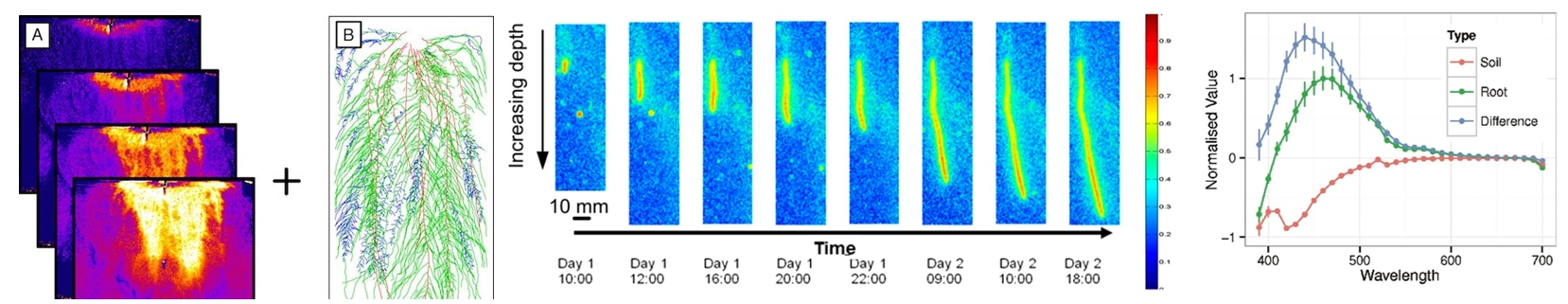

- 可对根系举行UV-MCF紫外光引爆发物荧光高光谱成像，以研究剖析根系运动及根系与土壤互作关系、荧光假单胞菌等Avraham Alony and Raphael Linker, 2013）；或选配根系Thermo-RGB成像剖析
- 可选配顶部冠层RGB成像剖析、红外热成像剖析、高光谱成像剖析、叶绿素荧光成像剖析（可选配适于正常作育盆的样品托）
- 可选配iPOT数字化植物作育盆或RhizoBox根系作育盒，一连监测土壤水分温度、重量、植物生长、光合效率、PI（performance Index）、茎流等心理生态指标，可自动收罗土壤渗漏水并举行土壤营养盐剖析
- � ？槭浇峁�，具备强盛的系统扩展功效，系统平台自动万向脚轮，利便移动
- 可远程控制（选配）、自动运行数据收罗存储等功效

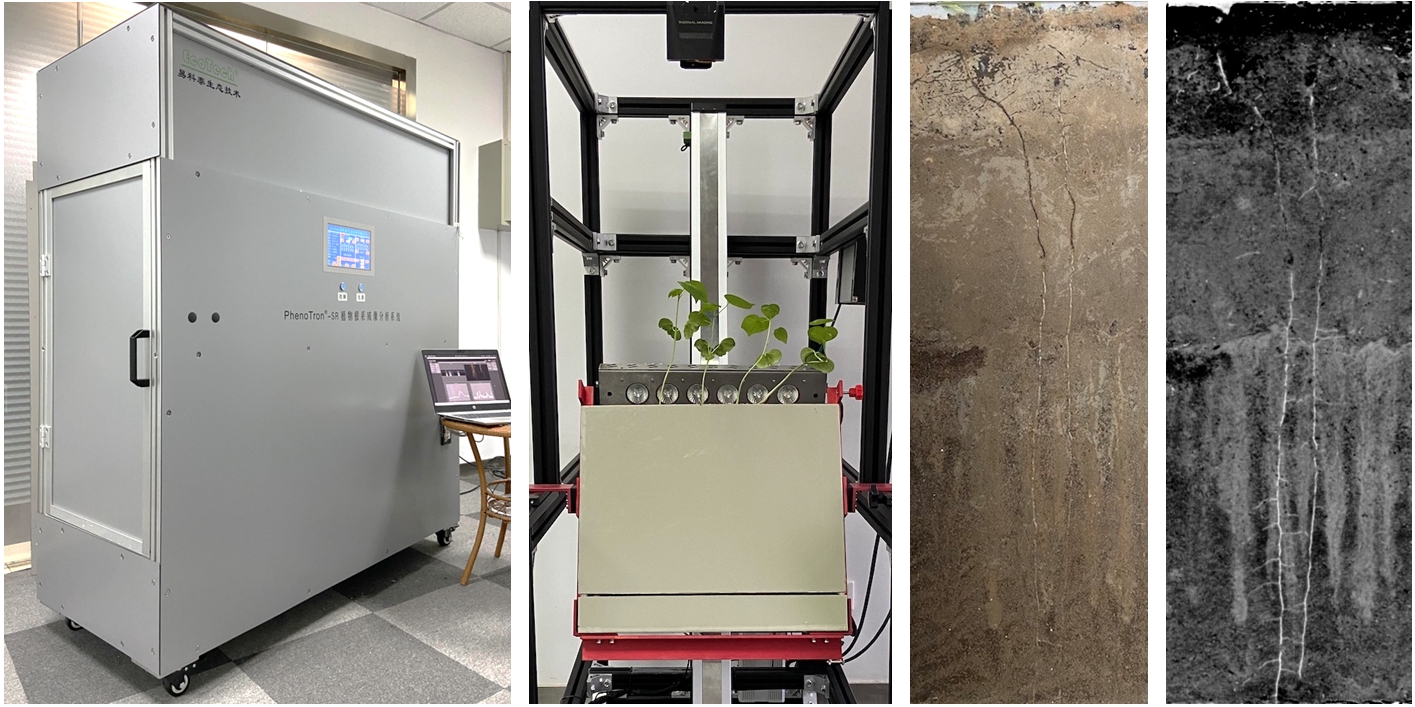

自左至右依次为：RhizoTron®根系高光谱成像剖析系统、系统内部结构图（包括侧面倾斜自动扫描成像平台、RhizoBox、顶部成像传感器等）、棉花根系RGB成像、棉花根系高光谱成像剖析（900-1700nm）
手艺指标：
- 控制单位为嵌入式操作系统，10英寸全中文触控屏，利便系统调试、试运行等
- 触控屏+PC端全中文GUI软件双重控制，用户可通过PC端全中文GUI软件实现远程操控相机及平台
- 支持组合下令：最高可设置10条下令，实现无人值守事情
- 串口通讯和TCP/IP协议，实现与单片机的通讯控制和远程通讯协议
- 内置高清监视镜头、温湿度及光照传感器，实时监测主机箱体内部状态及情形参量
- 标配自动扫描轴60度倾斜，可避免倾斜根系作育盒的土壤扰动影响
- 自动扫描轴推扫速率与精度：1-40mm/s可调，移动精度1mm
- 有用扫描规模：标配100cm
- 样品托：标配RhizoBox根盒40cm宽（宽度可调，40cm为标配最大宽度）、最大高度可达100cm，可选配其它规格
- 样品托盘适配于单个着述育盆或多个小作育盆，可凭证客户需求定制
- VNIR高光谱成像：
- 波段规模：400-1000nm
- 波段数：448通道
- 光谱区分率：FWHM 5.5nm
- 空间像素：1024
- 信噪比400:1
- SWIR近红外高光谱成像：
- 波段规模：900-1700nm
- 波段数：224通道
- 光谱区分率：FWHM 8nm
- 空间像素：640
- 信噪比：1000:1
- SpectrAPP®高光谱成像剖析软件：可举行光谱融合、ROI选区剖析、光谱剖析、频坦率方图、自动识别差别波段峰值，可剖析NDVI、PRI、CRI、ARI、PSRI、NPQI、EVI、HI、WBI等近百种光谱指数，可凭证需求定制添加光谱指数
- 标配RGB彩色成像：区分率2448×2048像素，CMOS 2/3“传感器，帧频74fps，信噪比40dB，2×2像元融合（binning），配备专业植物根系剖析软件
- Thermo-RGB成像（选配）：
- Thermo-RGB融合剖析手艺，包括Thermo-RGB融合剖析软件
- 红外热成像区分率：640×512像素，超区分率模式可达1266×1010像素
- 丈量温度规模：-25°C－150°C
- 迅速度：05°C（50mK）@30°C，可选配0.03°C迅速度
- 光谱规模：5－13.5μm
- 传感器：非制冷红外焦平面感应器，已多点校准（具校准证书）
- 16Mpx RGB成像，1/2.8”CMOS传感器
- 可剖析根系深度、根系宽度、凸包面积、总长、根系面积（相对生物量）等根系表型数据
- 红外热成像剖析软件具备调色板（自然、彩虹、灰度、梯度等颜色组合）、差值手艺、温度规模设置（以改变颜色漫衍或突出选择规模等）、等温线模式、选区剖析（点、线、多边形等）、温度扫描（显示所选线的温度漫衍曲线等）、剖面温度、时间图等；可显示图片信息；具备报告模式等；可举行控制设置
- 多通道智能LED作育台，RGBW四通道智能调解LED光源，0-100%可调，可模拟昼夜节律、差别光配方等，最大光强300微摩尔/平米.秒
- 叶绿素荧光成像单位（选配）：
- 专业高迅速度叶绿素荧光成像CCD，帧频50fps，区分率720×560像素，像素巨细6×8.3µm
- 光化学光最大1000µmol.m-2. s-1可调，饱和脉冲3900µmol.m-2. s-1
- 可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭剖析、光响应曲线等protocols
- 50多个叶绿素荧光自动丈量剖析参数，包括：Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等，自动形成叶绿素荧光参数图
- 自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频坦率方图
- 系统平台规格：标配约145cm×60cm×160cm（长×宽×高）、重量约50kg

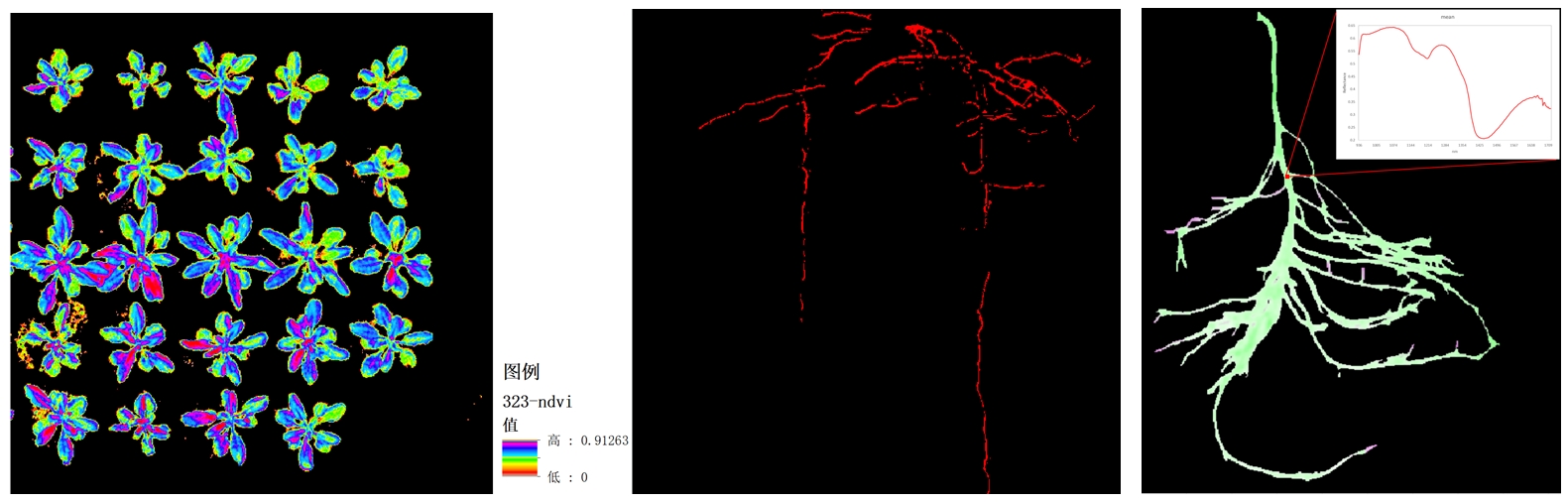

左图为顶部冠层高光谱成像（NDVI），右图为根系成像提�。‥coTech®实验室提供）
