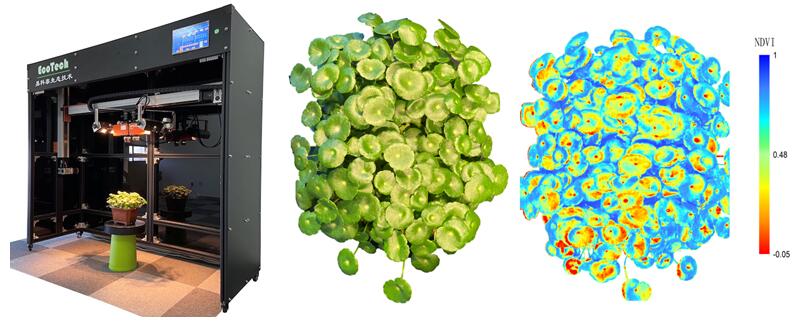

PhenoTron-YZ植物表型与种质资源成像剖析系统
PhenoTron-YZ植物表型与种质资源成像剖析系统 ，是由Z6尊龙凯时生态手艺公司最新推出的一款基于光谱成像与机械视觉手艺的多功效、高通量实验室表型性状剖析系统 ，接纳国际先进的光谱成像传感器手艺和Z6尊龙凯时光谱成像与无人机遥感研究中心设计研发的STP（Sensor-To-Plant）全自行动物表型XYZ扫描成像剖析平台手艺 ，可用于实验室高通量植物表型成像剖析、作物种质资源检测判断、作物遗传育种、作物胁迫与抗性筛选、高通量考种等 。系统接纳STP手艺 ，由主机系统和光谱成像系统组成 ，主机系统包括主机箱、控制单位、触摸显示屏、数据处置惩罚服务器等组成 ；光谱成像系统由光谱成像传感器、光源系统、自动扫描Y轴及Z轴同步升降双轴系统等组成 。
主要手艺特点：
1)标配400-1000nm高光谱成像 ，或400-1000与900-1700nm双镜头高光谱成像 ，可选配1000-2500nm高光谱成像
2)选配Thermo-RGB红外热成像与RGB成像剖析
3)选配叶绿素荧光成像剖析
4)选配3D激光扫描
5)称重式360度旋转平台（选配） ，可实现植株顶部和侧面（Z轴）全方位成像剖析
6)全自动样带式扫描（Y轴）成像 ，可同时对多盆植株成像剖析 ，还可对样品盘内的根系、叶片、果实、种子举行高通量成像剖析
7)� ？槭浇峁� ，主机系统接纳5G通讯手艺 ，星型组网物联网� ？� ，可恣意扩展增添传感器和控制� ？槿绻庠础⒊又亍⑿教ā⑽率燃嗖獾�
8)可远程控制、自动运行数据收罗存储等功效
9)系统自动� ；すπ� ，爆发短路、过载、欠压时自动紧迫断电 ，阻止装备损坏
10)系统平台具万向脚轮 ，利便移动
主要手艺指标：
1)控制单位为嵌入式操作系统 ，全中文触控屏 ，利便系统调试、试运行等
2)用户可通过PC端全中文GUI软件实现远程操控相机及平台
3)10英寸触摸显示屏 ，集移动扫描、同步升降、相机控制、光源开关、快门触发、一键秤重及显示于一体
4)支持组合下令：最高可设置10条下令 ，实现无人值守事情
5)� ？槭浇峁� ，5G无线通讯手艺 ，传感器及控制单位星型组网 ，具备强盛的扩展功效
6)Y轴自动移动扫描行程1.2m ，Z轴同步升降行程60cm ，清静负载高达40kg
7)移动速率与精度：1-40mm/s可调 ，移动及定位精度1mm
8)有用扫描成像规模：120cm×60cm
9)VNIR高光谱成像：
a)波段规模：400-1000nm
b)波段数：224通道
c)光谱区分率：FWHM 5.5nm
d)空间区分率：不低于1024×1024
e)信噪比600:1
f)剖析参数：可成像丈量剖析作物生化、心理指标如叶绿素含量、花青素含量、胡萝卜素含量、光使用效率、康健指数、笼罩度、胁迫等20多个参数
10)SWIR近红外高光谱成像：
a)波段规模：900-1700nm
b)波段数：224通道
c)光谱区分率：FWHM 8nm
d)空间区分率：不低于640×640
e)信噪比：1000:1
f)剖析参数：可成像丈量剖析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等

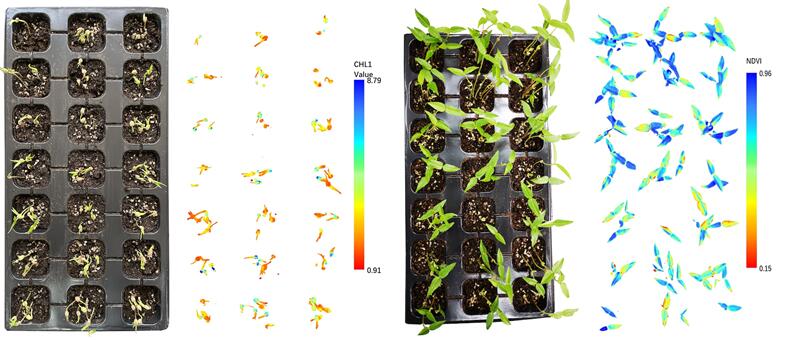

种子萌发差别阶段高光谱成像剖析
11)红外热成像：
a)区分率：640×512像素
b)丈量温度规模：-25℃－150℃
c)迅速度：0.03℃（30mK）@30℃
d)光谱规模：7.5－13.5μm
e)传感器：非制冷红外焦平面感应器 ，已多点校准（具校准证书）
f)1-14倍数码变焦
g)软件具备调色板（自然、彩虹、灰度、梯度等14种颜色组合）、差值手艺、温度规模设置（以改变颜色漫衍或突出选择规模等）、等温线模式、选区剖析（点、线、多边形等）、温度扫描（显示所选线的温度漫衍曲线等）、剖面温度、时间图等 ；可显示图片信息 ；具备报告模式等 ；可举行控制设置
12)RGB彩色成像：高区分率 RGB 成像 ，区分率达 18MPixels ，10 倍光学变焦 ，可选配其它区分率镜头 ，配备专业形态丈量与颜色剖析软件
13)叶绿素荧光成像单位（选配）：
a)专业高迅速度叶绿素荧光成像CCD ，帧频50fps ，区分率720x×560像素 ，像素巨细8.6×8.3?m
b)光化学光最大1000?mol.m-2. s-1可调 ，饱和脉冲3900?mol.m-2. s-1
c)可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭剖析、光响应曲线等protocols
d)50多个叶绿素荧光自动丈量剖析参数 ，包括：Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等 ，自动形成叶绿素荧光参数图
e)自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频坦率方图
14)可选配ENVIS情形因子监测� ？� ，如空气温湿度监测及CO监测等
15)系统平台规格：标配约190cm×170cm×60cm（长×宽×高）
