FluorCam多功效植物效率成像剖析系统是一款高度立异、使用利便、应用普遍的高端植物效率剖析检测装备 ，具备高区分度CCD镜头、高稳固性LED光源板 ，成像面积可达13×13 cm；控制系统通过千兆以太网与盘算机相联并通过专用软件程序控制和收罗剖析数据。
该系统适用于对高等植物或藻类举行叶绿素荧光的丈量和动态成像 ，植株温度丈量等 ，开展植物心理、胁迫抗性、气孔导度等方面的研究。普遍应用于植物包括藻类光合心理生态、植物逆境胁迫心理与易感性、气孔功效、植物情形如土壤重金属污染响应与生物检测、植物抗性检测与筛选、作物育种、Phenotyping表型等研究。
1. 主要功效特点
1.1 系统集成于暗顺应操作箱内 ，操作轻盈；
1.2 可举行OJIP快速荧光动力学剖析 ，获得OJIP快速叶绿素荧光动态曲线及Mo（OJIP曲线初始斜率）、OJIP牢靠面积、Sm（对关闭所有光反应中心所需能量的量度）、QY、PI（Performance Index）等26个参数
1.3 可举行自动重复成像丈量剖析 ，预设一个实验程序（Protocols）、丈量次数及距离 ，系统将自动循环运行成像丈量 ，并自动将数据准时间日期存入盘算机（带时间戳）
1.4 具备双色光化学光引发光源 ，红色与白色、红色与蓝色等双波段光化学光 ，双色光化
学光可按差别比例搭配使用 ，以便实验差别光质对作物／植物的光合效率影响
1.5 具备功效周全的、可编辑的光实验程序（Protocols） ，包括快照模式、Fv/Fm、Kautsky诱导效应、叶绿素荧光淬灭剖析（quenching）protocols、LC光响应曲线、PAR等
2. 手艺参数
2.1 光源系统
l 成像面积：13x13 cm；
l 光源板类型：双色光源 ，617nm红光+450nm蓝光 ，或617nm红光+白光
l 光化光：光强2000 μmol photons m-2 s-1 ，可升级至3000 μmol photons m-2 s-1；双
色光化学光可按差别比例搭配使用 ，以便实验差别光质对作物／植物的光合效益
l 饱和光闪：光强4000 μmol photons m-2 s-1 ，可升级至6000 μmol photons m-2 s-1
l 丈量光为617nm可调制红光 ，一连时间10?s–100?s可调
l 光源板：4块大型高强度封装LED光源板 ，每个光源板由36颗LED阵列组成 ，光源
板有用面积与成像面积相同13×13cm；高强度高稳固性LED提供一连、稳固、均一的光源 ，不会由于用大宗光强弱的LEDs（好比几百个）造成光源不稳固、寿命短等问题（使用大宗弱光LED用于填补每个LED的缺乏 ，会造成系统蜕化率的提高 ，任何一个LED泛起问题都会造成系统的不稳固甚至不可使用）

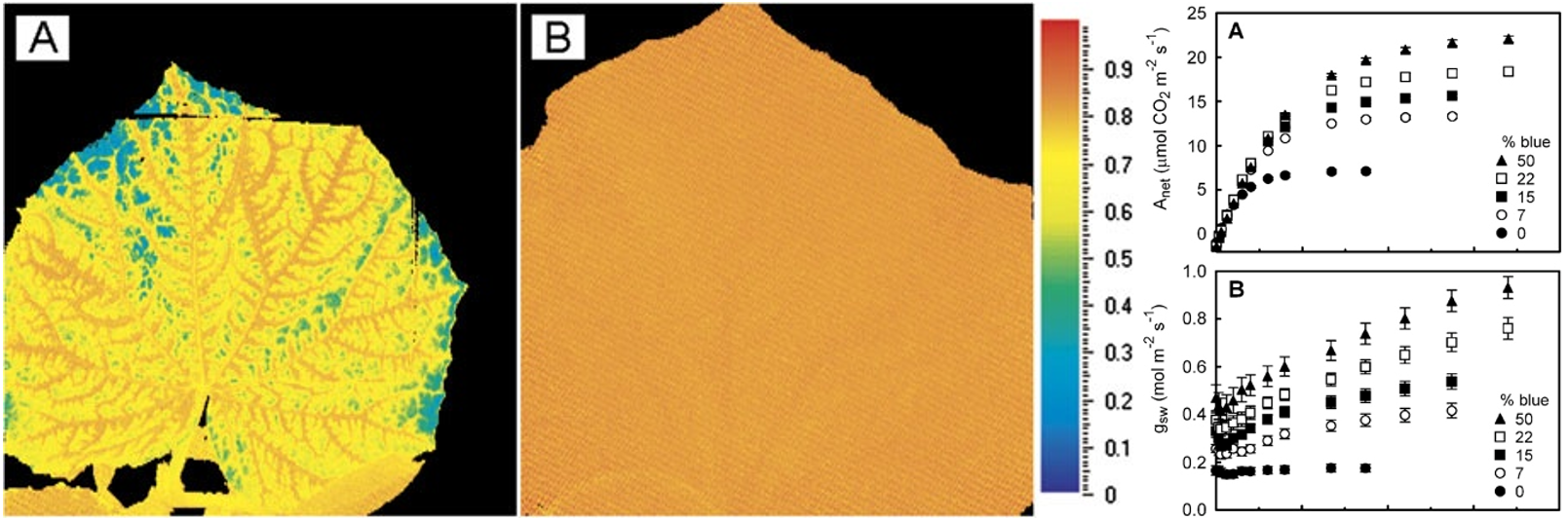

左图A为100％红色光源条件下黄瓜叶片的Fv/Fm ，左图B为30%蓝色光源条件下黄瓜叶片的Fv/Fm；右上图为光相助用强度随光照强度（差别比例蓝色光）的关系 ，右下图为气孔导度随光照强度（差别比例蓝色光）的关系
2.2 丈量参数
l 叶绿素荧光参数：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, NPQ_Dn, NPQ_Ln, Qp_Dn,
Qp_Ln, qN, QY, QY_Ln, Rfd ，ETR等60多个叶绿素荧光参数 ，每个参数均可显示二维荧色泽色图像
l OJIP快速荧光动力学剖析：可测定OJIP快速荧光动力学曲线 ，给出OJIP曲线和26个
参数 ，包括F0、Fj、Fi、Fm、Fv、Vj、Vi、Fm/F0、Fv/F0、Fv/Fm、Mo、Area、Fix Area、Sm、Ss、N、Phi_Po、Psi_o、Phi_Eo、Phi–Do、Phi_Pav、PI_Abs（基于吸收光量子通量的“性能”指数或称生涯指数）、ABS/RC（单位反应中心的吸收光量子通量）、TRo/RC
（单位反应中心初始捕获光量子通量）、ETo/RC（单位反应中心初始电子转达光量子
通量）、DIo/RC等；
l 可测PAR ，可对植物叶片、植物组织、藻类、

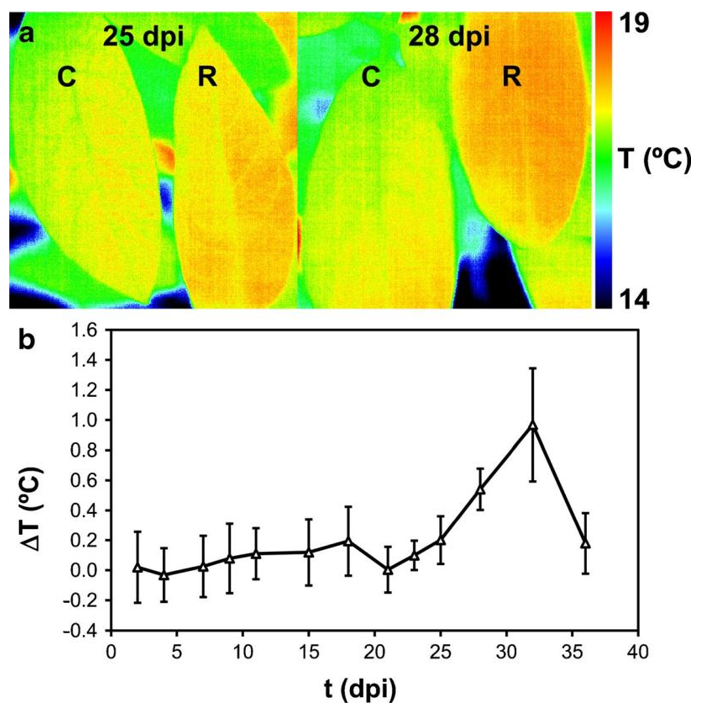

苔藓、地衣、整株植物或多株植物、96孔板、384孔板等举行成像剖析 ，可以反应丈量工具的现实温度 ，剖析度：640*512像素 ，迅速度：0.03℃
2.3 CCD镜头
l 逐行扫描CCD
l 区分率: 1360×1024像素
l 有用像素大�。翰坏陀�8.6?m×8.3?m
l 像元尺寸：6.45?m×6.45?m
l 时间区分率：不低于每秒50��；
l A/D 转换区分率：不低于12位（4096灰度色阶）
l 通讯模式：千兆以太网/USB+蓝牙（有线+无线）双通讯模式；
l 运行模式：1）动态视频模式 ，用于植物光合效率参数丈量；2）快照模式 ，可用于GFP
等荧光卵白和荧光染料丈量
2.4 系统控制程序与剖析软件
l 剖析软件菜单：实况测试、实验程序选择、成像预处置惩罚、成像剖析效果等菜单 ，可3D
显示温度；
l 内置实验程序：Fv/Fm、Kautsky诱导效应、荧光淬灭剖析、光响应曲线、OJIP快速荧
光动力学剖析
l 用户自界说程序：使用菜单中的向导程序模版 ，可自由建设新的实验程序；可设准时
间（如丈量光一连时间、光化学光一连时间、丈量时间等）、光强（如差别光质光化学光强度、饱和光闪强度、调制丈量光等） ，具备专用实验程序语言和剧本
l 自动重复剖析：可设置一个实验程序自动无人值守循环成像丈量 ，重复次数及距离时
间客户自界说 ，成像丈量数据自动准时间日期存入盘算机（带时间戳）；

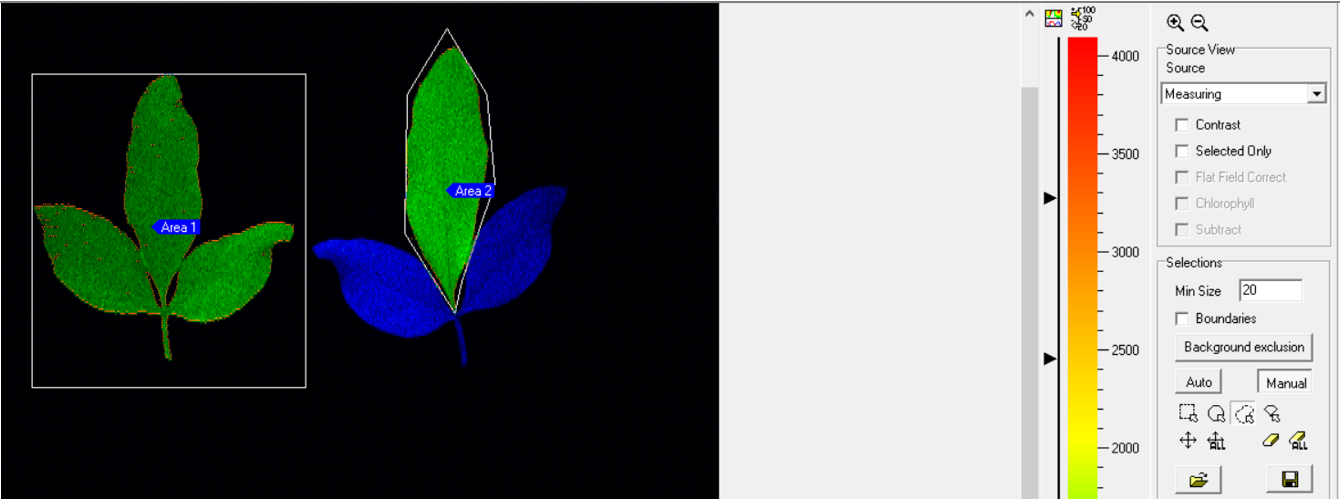

l 成像预处置惩罚：可自动选区或手动选择差别形状、差别数目、差别位置的区域 ，手动选
区的形状可以是方形、圆形、恣意多边形或扇形；也可通过软件自动识别多个样品或区域。软件可自动丈量剖析每个样品和选定区域的荧光动力学曲线及响应参数 ，样品或区域数目不受限制（>1000）
l 数据剖析模式：信号盘算再平均（算数平均值）和信号平均再盘算模式 ，在高信噪比
的情形下选用信号盘算再平均模式 ，在低信噪比的情形下选择信号平均再盘算模式以过滤掉噪音带来的误差；在高信噪比的情形下选用“信号盘算再平均”模式 ，在低信噪比的情形下选择“信号平均再盘算”模式以过滤掉噪音带来的误差

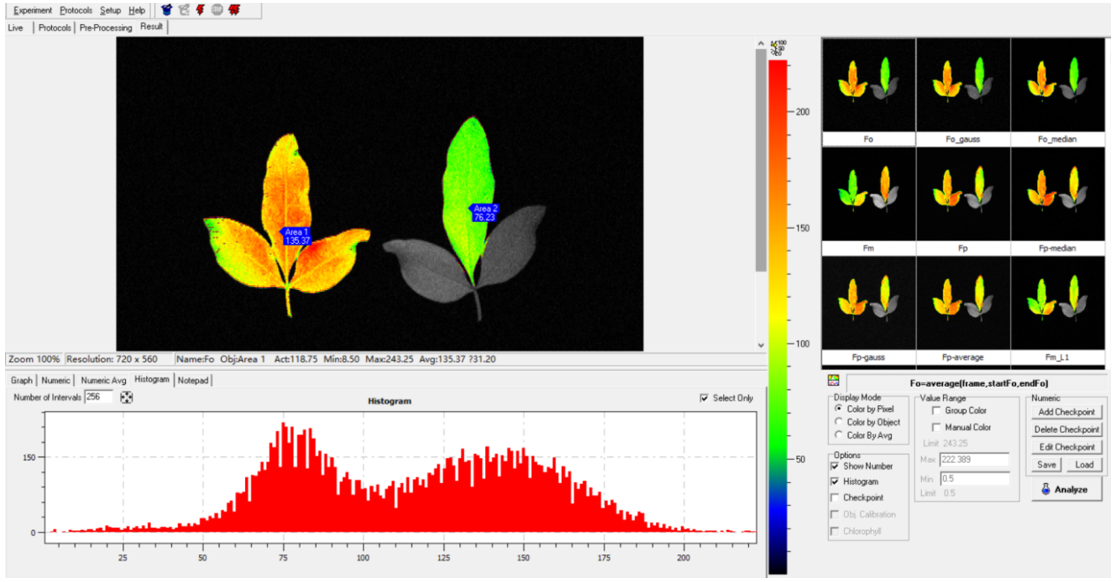

l 成像及数据显示：高时间剖析度荧光动态图、直方图、差别参数成像图 ，差别ROI的
荧光参数列表及温度属性
l 快照（snapshot）模式：通过快照成像模式 ，可以自由调理光强、快门时间及迅速度得
到清晰突出的植物样本稳态荧光和瞬时荧光图片；
3. 系统组成及尺寸
l 主件部分：叶绿素荧光成像；形状尺寸（W×D×H）：471 mm(W)×473 mm (D)×512 mm (H)；样品平台36x30cm ，高度7级可调
l 内部容积（L）：不低于46L
l 防护镜 ，软件 ，说明书 ，数据线电源线 ，中英文说明书等；
产地：欧洲
