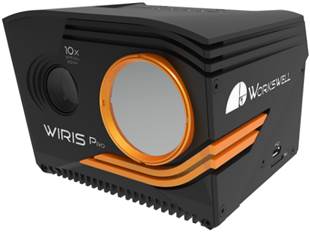

WIRIS Pro红外热成像相机

时间：2019-04-10

作者：Z6尊龙凯时

点击量：

简介：

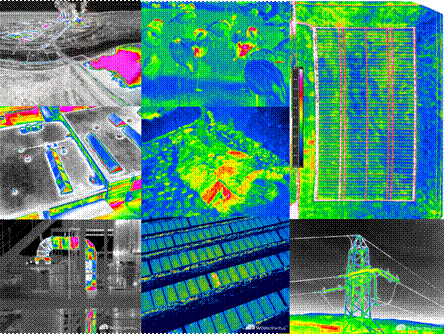

WIRIS Pro是Workswell公司最新推出的一款通用的陆空双基红外热成像相机。专为最苛刻的情形，如精准农业、情形监测、工业自动化、考古研究等领域设计使用。是现在天下上用于上述应用领域最先进的专业红外热成像相机之一。

作为一款专业温度探测相机，WIRIS Pro配备640×512像素的LWIR 微辐射探测器，并具备超区分率模式功效，可通过软件盘算提供1280×1024像素的超等红外区分率。别的，RGB镜头具备全高清画质(1920×1080像素)区分率，最主要的是，它提供了无与伦比的光学变焦功效，最高可达10倍变焦(即6.9°到58.2°的视野)，远距离成像清晰可辩。

一、产品优势

l 唯一无二的数据存储选项：

WIRIS Pro作为UAV相机中唯逐一款配备内置SSD，容量128GB或256GB。别的，数据可以存储在一个外部U盘或microSD卡。三种选择确保数据永无丧失。

l 结实、优美的结构设计：

为顺应工业、野外情形使用，阻止相机损坏的潜在危害。 WIRIS Pro由轻质铝合金制成的结实外壳防护。别的，它最敏感的热相机镜头部分，由锗制成的可替换的防护罩�；�。

l 准确的计量设计：

科学研究及工业应用在大都情形下都需要很是准确的计量，WIRIS Pro每一个热相机都是单独制造、准确校准。最终出厂时包括校准证书。

l WIRIS OS操作系统：

与其他WIRIS系列相机一样，WIRIS Pro配备了WIRIS OS操作系统，该系统具有许多功效，可用于安防和搜索救援应用，最大限度地使用这两种相机的功效和特征，并提供了许多其他品牌产品不具备的先进丈量功效。

l 开发自界说应用程序：

WIRIS Pro为客户提供可用于开发自界说应用程序的SDK工具包（适用于MATLAB开发情形）。SDK允许会见底层功效，并允许开发职员充分验展WIRIS Pro相机硬件的潜力。

l 最大规模的互联互通特征：

WIRIS Pro提供了S.BUS、CAN bus、Ethernet、Mavlink、GPS、外部触发等多种接口，可以与无人机、控制单位、外部GPS传感器等举行最普遍的毗连，Wi-Fi低延迟实时视频流图像撒播输。

二、手艺参数

WIRIS Pro主要特点
超区分率模式	WIRIS Pro接纳超区分率模式，一次拍摄可获得1.3M的红外影像。
机载操作系统	WIRIS操作系统，用于在航行历程中举行实时数据撒播输和控制 ——确保相机所有功效可用 ——易于通过S.Bus、CAN bus、MavLink、RJ-45或触发器控制
10倍光学减震变焦	全高清画质10倍光学变焦相机，具有防震赔偿功效
热相机规格
红外影像区分率	640×512像素
红外超区分率模式	1280×1024像素（本机区分率可提高至1.3Mpx）
FPA传感器尺寸	1.088×0.8705cm
温度规模	-25℃至﹢150℃、-40℃至﹢550℃ 可选温度规模：50℃至1000℃、400℃至1500℃
温度敏感度	标准0.05℃（50mK），可选0.03℃（30mK）
精度	±2%或±2℃
帧率	30Hz或9Hz
光谱规模/探测器	7.5-13.5μm/非制冷VOx微辐射探测器
镜头校准	包装内含校准证书
可选镜头	18°、32°、45°、69°（可交流镜头，均已校准）
镜头防护滤波片	滤波片在航行历程中�；ぞ低凡皇芡獠克鹕�
数字变焦	1-14倍一连
数码可见光相机
区分率	1920×1080像素（全高清画质），1/3″传感器，自动白平衡，宽动态规模，背光赔偿，曝光和Gamma控制
光学变焦	10倍光学减震变焦
视场角	超变焦6.9°-超宽58.2°，焦距33.0mm-3.3mm
降噪	特殊的3D降噪功效
聚焦	自动对焦与直接变焦同步
存储和数据纪录
存储	内置128GB或256GB高速SSD，用于存储影像和视频纪录外部卡槽为微型SD卡和U盘，用于存储影像
影像和视频名堂	辐射JPEG和全高清画质数码JPEG影像辐射TIFF影像（Pix4D和Agisoft兼容）数码相机h.264编码高清视频全帧红外辐射视频（原始数据以30Hz纪录）
GPS地理标签（影像和视频）	MavLink或外部GPS或兼容DJI A3控制器（通过CAN bus毗连）
接口&实时远程控制
10-pin数字端口	S.BUS、CAN bus、MavLink、外部GPS毗连、外部触发
以太网（RJ-45）端口	SDK用于开发和RTSP视频流和相机控制
微型USB2.0端口	大容量存储相机控制和视频流（仅可凭证需求选择）
USB 2.0端口	毗连键盘用于室内WIRIS相机控制
远程控制系统	WIRIS OS确保航行历程中实时控制相机所有功效
远程控制选项	S.BUS协议 CAN bus用于DJI M600实时控制和GPS地理标记 RJ-45用于无线上行链路装置(视频流和相机控制)
相机功效	丈量功效：热门/冷点探测，中心点丈量温度规模设置：自动，手动或跨距模式高级预警模式：Above，below，between，above & below 多相机模式：全屏模式，仅红外模式，仅可见光模式，画中画模式拍摄周期：1秒以上，红外和可见光同步温度单位：摄氏度，华氏度，开尔文丈量校正：辐射率，反射/大气温度，湿度 NUC控制设置：自动，手动，准时间或由操作职员触发
微型HDMI视频输出	1280×720像素（720p），纵横比16:9，微型HDMI视频输出
软件&SDK
桌面软件	兼容Windows和MAC OS的先进热成像剖析和报告软件
SDK	Workswell SDK用于MATLAB开发
电源，重量&尺寸
输入电压	9-36V DC, 同轴2×6.4mm，外壳-GND
平均功耗	12W
重量	＜450g
尺寸（长×宽×高）	83mm×85mm×68mm
装置	2×1/4-20UNC螺孔（1个位于底部，1个位于顶部）
外壳材质	耐久耐用的铝制机身，恒久丈量稳固可靠
情形参数
事情温度	-20℃至﹢55℃
存储温度	-30℃至﹢60℃
